XYZ3轴搭载本社制直线电机
由加速度1.2G（G：重力加速度）达到的高速、高加速SERVO JUMP实现了无喷流、高精度复制加工。
免维护
直线电机的滑动部位采用了本社开发生产的质量轻、热变位小的陶瓷材质。同时，由于无需使用滚珠丝杠，避免了传送机构部件产生扭曲或磨损，保证了长期稳定的高精度。
采用不受工件重量影响的高刚性门型构造
在加工点轴线上配置Z轴，采用无过悬的机械构造，从而避免了对全轴的直线电机推力造成损害，实现了高响应高精度的加工。
“前后、左右”完全对称的构造有效地抑制了环境变化的影响
由于机床的前后、左右采用完全对称的结构，有效地抑制了环境温度对机床形状造成的影响，实现了稳定的高精度加工。
Y轴辅助行程支持了机床作业性的提高以及ATC装置的运作效率
通过搭载活用了辅助行程的ATC（电极自动交换）装置，对应了连续加工，机床的作业率得到了大幅度提高。
技术参数

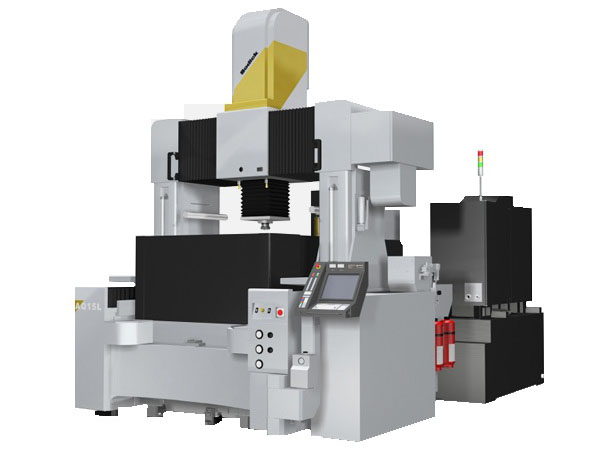

| Sodick火花机AQ15L规格
|
|
| X、Y、Z行程
|
900mm*1500(+500)mm*600mm
|
| 最大电极重量
|
100kg
|
| 最大工件重量
|
10000kg
|
| 机床主体尺寸
|
3050mm*5180mm*4220mm
|
